Трансформаторы, дроссели и фильтры Elhand

В данном разделе представлена продукция польской фмрмы  Elhand, производящий широкий спектр сухих трасформаторов и дросселей на входные напряжения до 1000В и мощности до нескольких мегаватт. Отличительной особенностью фирмы Elhand является то, что наряду с широкой номенклатурой стандартизировавнных трансформаторов (трехфазных и однофазных) она принимает в работу и заказные изделия, производя предварительный расчет. Продукция фирмы сертифицирована многочисленными системами  стандартов, включая российский ГОСТ и Российский Морской Регистр Судоходства.

Подробнее о продукции и компании Elhand можно узнать на русскоязычном сайте.

Технический каталог продукции Elhand

Каталог продукции в морском исполнении

Дроссели и фильтры для частотно-регулируемого электропривода

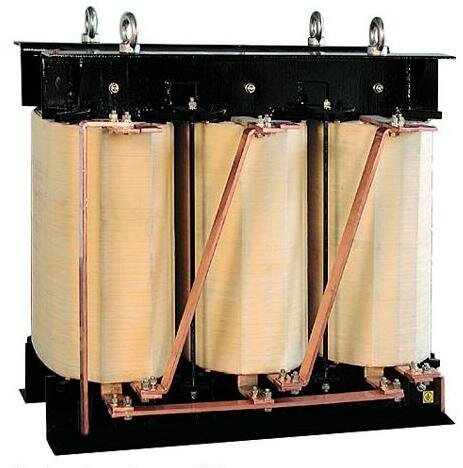

Сухие однофазные и трехфазные трансформаторы

• Силовые трансформаторы мощностью до 1600 кВА предназначены для питания энергоемкого оборудования, первичное и вторичное напряжения до 1000 В, класс изоляции F или H, могут быть собраны в корпусах со степенями защиты ИП23, ИП44 и ИП54.
• Медицинские трансформаторы отвечают требованиям EN/IEC61558-2-15, оснащены усиленной изоляцией и экраном между первичной и вторичной обмотками, оснащены датчиками температуры и выводами «2M» для поключения реле, контролирующего состояние изоляции.
• Трехфазные трансформаторы для горнодобывающей промышленности ET3oG, ET3SG производятся согласно требованиям соответствующих норм: EN/IEC 61558 или EN/IEC 60726 и PN-G-50003 или BN-82/0466-03.
• Судовые трансформаторы мощностью до 250 кВА (50 Гц) / 720 кВА (60 Гц) в корпусном исполнении предназначены для питания схем управления и освещения судна, собраны в корпусе из листовой стали стандартно со степенью защиты ИП23. Кабели питания подведены через дно.
• Стандартные трансформаторы безопасного напряжения, изолирующие и разделительные, выполнены по норме EN61558:2000, одно- и трехфазные, мощностью до 25 кВА и 40 кВА соответственно, напряжения до 1000 В, исполнение сухопутное или морское, в том числе для монтажа на рейку
• Пусковые автотрансформаторы позволяют снизить напряжение на время пуска двигателя с целью ограничения тока заданным значением. Возможны модификации с требуемым количеством отпаек.

Кроме того, предлагаются трансформаторы специального назначения: преобразовательные однофазные и трехфазные, интегрированные
с дросселем, с обмоткой по схеме «V», трансформаторы Скотта, многофазные, пятистержневые, с жидкостным охлаждением.

Сухие стержневые однофазные или трехфазные дроссели

• Трехфазные сетевые дроссели ED3N чаще всего работают в цепях преобразователей электроприводов, ограничивая скорость нарастания стартового тока в цепи и взаимное влияние коммутационных преобразователей, запитываемых от одного и того же трансформатора. Кроме того, сетевые дроссели ED3N предохраняют цепь питания от нежелательного влияния преобразователей, ограничивая воздействие всех гармоник сети. Выпускаются однофазные и трехфазные (2% и 4%).
• Дроссели моторные ED3S находят широкое применение в цепях преобразователей электроприводов переменного тока, обеспечивая непрерывность и сглаживание пульсаций тока двигателя, ограничение тока короткого замыкания в цепи нагрузки преобразователя, а также подавление коммутационных перенапряжений и компенсацию емкости питающей линии.
  Возможно исполнение дросселей с отводами, заканчивающимися клеммами под винт, кабельными клеммами либо токовыми шинами в зависимости от величины максимального тока. Величины индуктивности дросселей подобраны под типовые параметры преобразователей частоты, но возможно исполнение с другими параметрами.
• Синус-фильтры EF3LC применяются с целью защиты изоляции мотора, повышения срока службы и уменьшения уровня шума мотора, который получает питание от преобразователя частоты. Синус-фильтры устанавливаются на выходе преобразователя и изменяют форму выходного напряжения, сформированного посредством ШИМ, на синусоидальную, устраняя высшие гармоники, которые создают дополнительные потери в кабельной линии и двигателе. Использование синус-фильтра позволяет применять неэкранированные моторные кабели значительной длины. Возможно исполнение синус-фильтров с отводами, заканчивающимися клеммами под винт, кабельными клеммами или токовыми шинами в зависимости от величины номинального тока.

Другие продукты

Из другой продукции фирмы Elhand можно отметить блоки питания (трансформатор с выпрямителем и емкостным фильтром), а также специальные устройства и исполнения (трансформаторы, совмещенные с дросселями, трансформаторы с изолированной нейтралью, трансформаторы и дроссели с заливкой эпоксидной смолой, с водяным охлаждением, и т.д.).
