16.05.2017

Новая технология корпусирования TRENCHSTOP™ Advanced Isolation для дискретных IGBT транзисторов

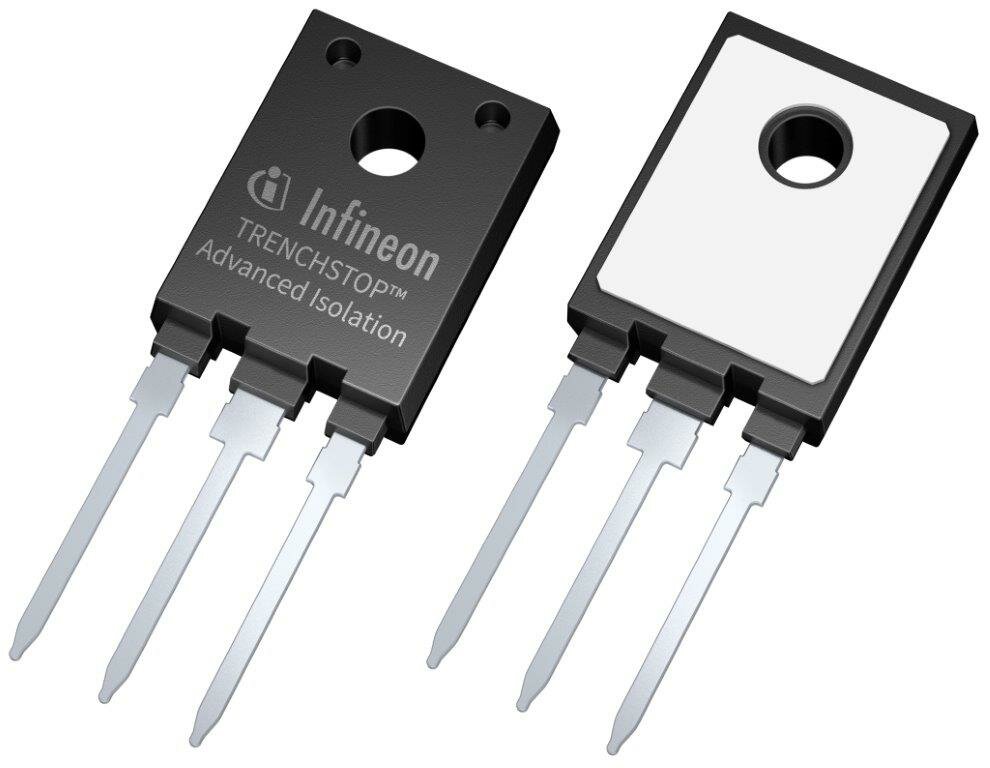

TRENCHSTOP_Advanced-Isolation

Компания Infineon Technologies представила новую технологию корпусирования TRENCHSTOPTM Advanced Isolation. Она доступна для IGBT транзисторов TRENCHSTOP и  TRENCHSTOP Highspeed 3 и обеспечивает лучшие в своем классе тепловые характеристик и удешевление производства. Обе версии оптимизированы по характеристикам для замены полностью изолированных дискретных корпусов FullPAK, а так же стандартных TO-247 c изоляцией посредством пленочных изоляционных материалов (теплопроводящих прокладок).  Области применения новых корпусов включают в себя схемы коррекции коэффициента мощности (PFC) в кондиционерах воздуха, бесперебойные источники питания (UPS) и конверторы мощности для приводов.

Широко распространенные дискретные корпуса, такие как FullPAKs или стандартные TO корпуса, используемые с изоляционным материалом для установки на радиатор, дороги и трудоемки при монтаже в процессе производства. Кроме того они имеют ограничения по рассеиванию тепла, необходимого мощным IGBT транзисторам последнего поколения. Корпуса TRENCHSTOP Advanced Isolation с тем же посадочным размером, что и стандартный TO-247, - изолированы на 100%, при этом в них не используются изоляционные пленки или теплопроводная паста. Благодаря эффективной и однородной тепловой связи между IGBT кристаллом и теплоотводом, новые корпуса обладают большей мощностью рассеивания. Это повышает надежность и уменьшает стоимость разработки и производства.





Основные характеристики

Основные преимущества

Полностью изолированный корпус

  • готов к установке (plug & play)
  • 100% изолированный
  • Viso: 3.0кВ в течении 1с



Ниже стоимость монтажа

  • нет необходимости использовать изоляционные теплопроводящие материалы
  • время сборки сокращается на 35% по сравнению со стандартным корпусом TO-247 с изолирующими пленками Iso-foil

Лучшее в своем классе тепловое сопротивление переход-теплоотвод  Rth(j-h)

  • Rth(j-h) на 35% ниже по сравнению с изолирующими пленками Iso-foil
  • на 50% ниже по сравнению с корпусами Full-Pak

Меньше размер теплоотвода или

Большая плотность мощности

  • Значение Tc до 10°C меньше по сравнению со стандартным TO-247 с изоляционными материалами
  • Ток  Iout до 20% больше для большей выходной мощности

Меньшая переходная ёмкость

  • 38пФ
  • на 36% меньше по сравнению со стандартными изолирующими пленками
  • на 25% меньше, чем  MICA
  • сравнима с  Al2O3

Уменьшен размер EMI фильтра и стоимость системы

100% тестирование корпуса

  • равномерное распределение Rth(j-hпо площади  теплового контакта

Улучшена надежность

  • полностью контролируемый процесс производства
  • простота параллельного подключения





Доступность

Транзисторы в корпусах TRENCHSTOP Advanced Isolation будут доступны в 3 квартале 2017 года. Образцы будут доступны в июле.

Ассортимент включает в себя IGBT транзисторы с токами от 40 до 90А с рабочим напряжением 600В.

Технология TRENCHSTOP Advanced Isolation будет представлена на выставке PCIM 2017.
